1. S0 ίχνος του /S1 2antenna όσο το δυνατόν πιό απότομα, προστιθέμενος καλύτερα πcircuit για το ταίριασμα
2. Έλεγχος ιχνών USB ως σύνθετη αντίσταση 90ohm
3. 3V3 η παροχή ηλεκτρικού ρεύματος πρόσθεσε τον πυκνωτή 2 φίλτρων (10uf+0.1uf)

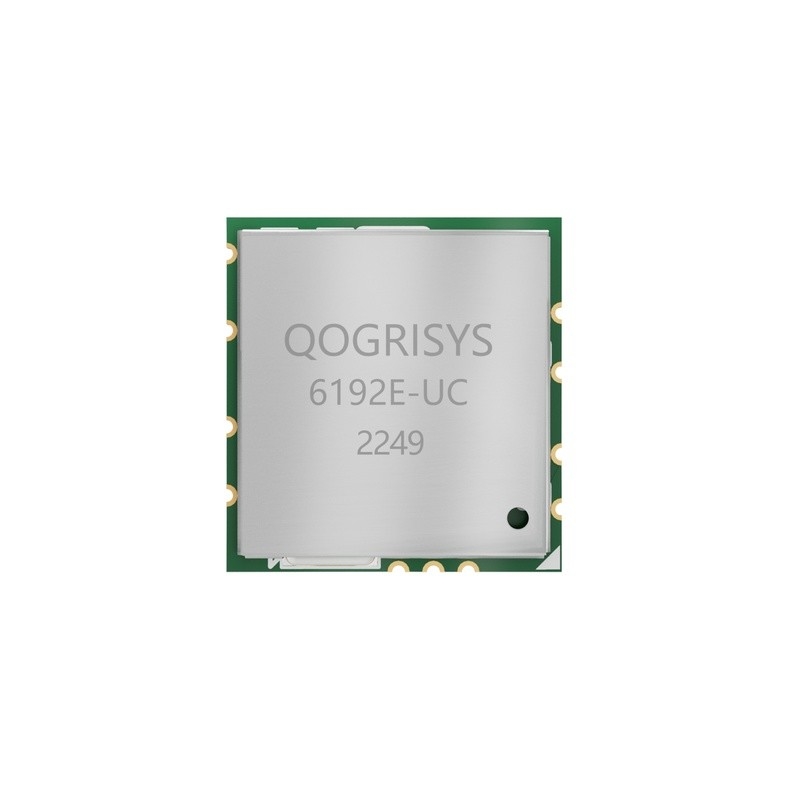

| Διαμορφώστε το αριθ. | 6192e-UC | Κύριο Chipset | RTL8192EU |
| Διεπαφή | USB | Πρότυπα WiFi | IEEE802.11b/g/n |
| Ποσοστό στοιχείων | 300Mbps | Πιστοποίηση | ΠΡΟΣΙΤΌΤΗΤΑ ROHS |
| Κεραία RF | Εξωτερική κεραία | OS που υποστηρίζεται | Linux/αρρενωπός/παράθυρα |
| Συχνότητα | 2.4GHz | Παροχή ηλεκτρικού ρεύματος | 3.3V |
| Αριθ. | Όνομα | Τύπος | Περιγραφή | Τάση |
| 1 | GND | - | Επίγειες συνδέσεις | |
| 2 | ΜΥΡΜΗΓΚΙ 0 | I/O | RF I/O port0 | |
| 3 | ΜΥΡΜΗΓΚΙ 1 | I/O | RF I/O port1 | |
| 4 | GND | - | Επίγειες συνδέσεις | |
| 5 | VDD33 | Π | Εισαγωγή 3.3V πηγής τάσης κύριας ισχύος | 3.3V |
| 6 | USB_DM | I/O | USB Δ | |
| 7 | USB_DP | I/O | USB D+ | |
| 8 | GND | - | Επίγειες συνδέσεις | |
| 9 | NC | - | Να επιπλεύσει (μην συνδεμένος με το έδαφος) | |
| 10 | NC | - | Να επιπλεύσει (μην συνδεμένος με το έδαφος) | |
| 11 | NC | - | Να επιπλεύσει (μην συνδεμένος με το έδαφος) |
Εφαρμογή της ενότητας RTL8192FC Wifi
.
