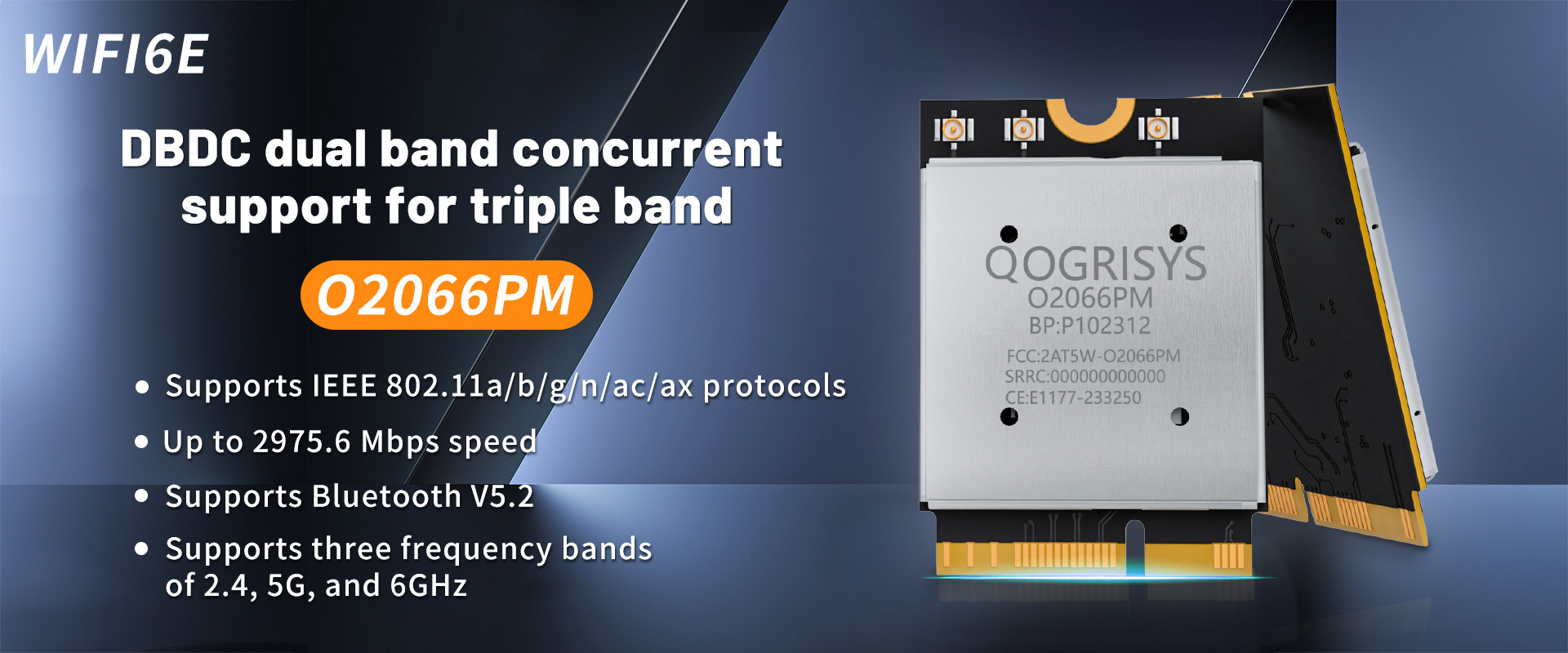

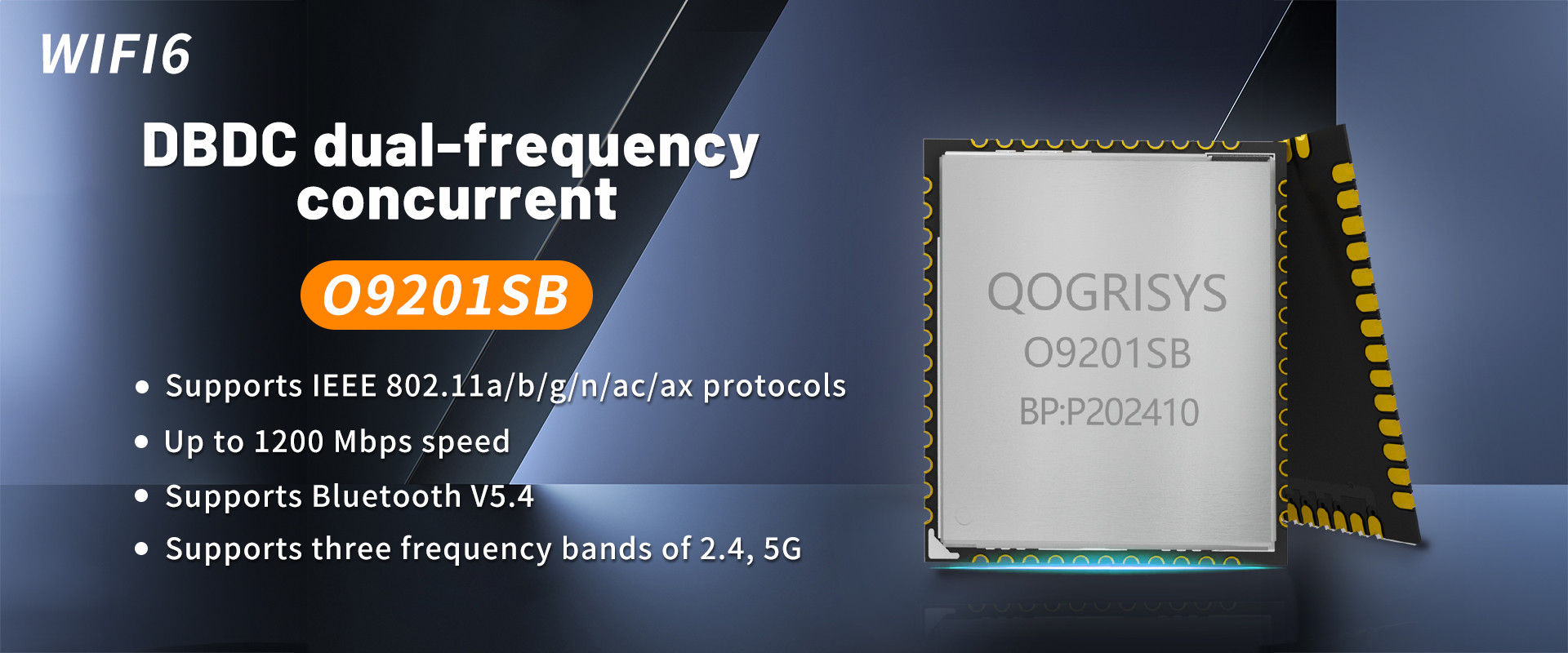

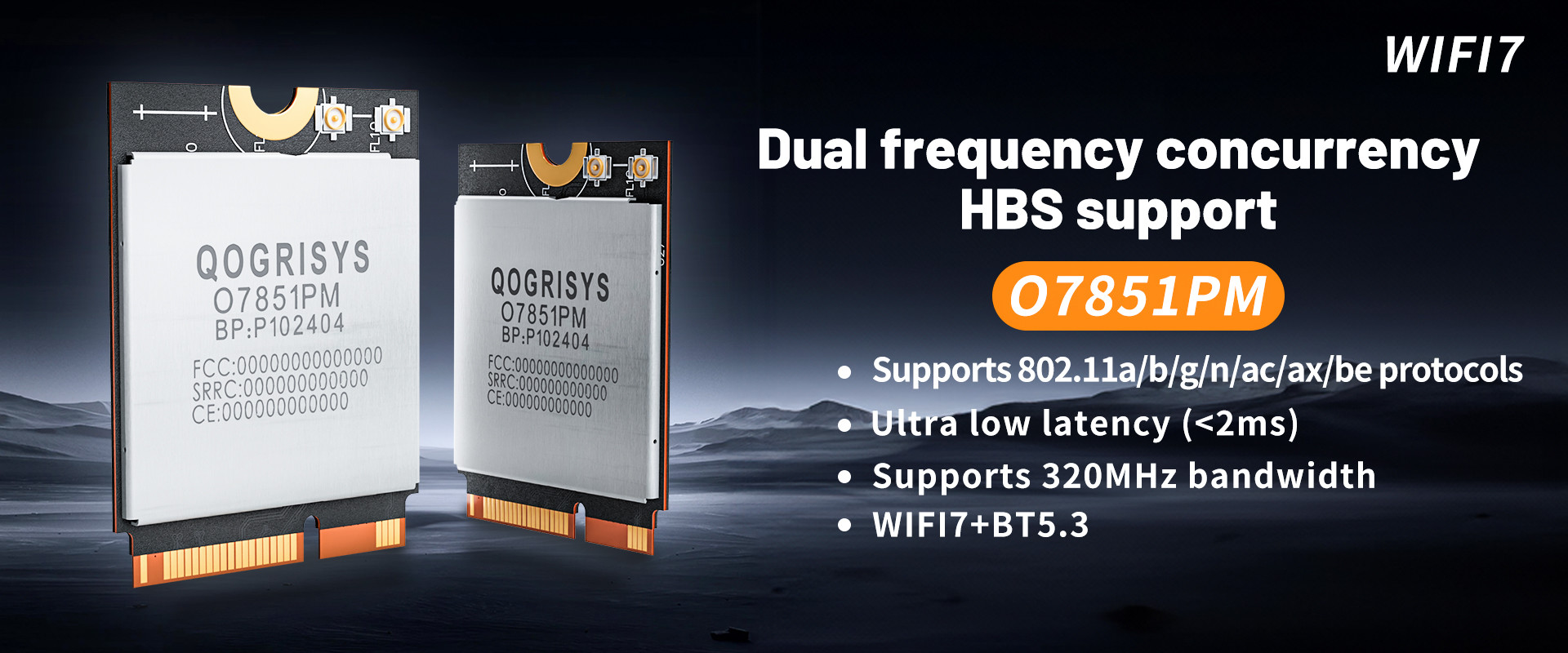

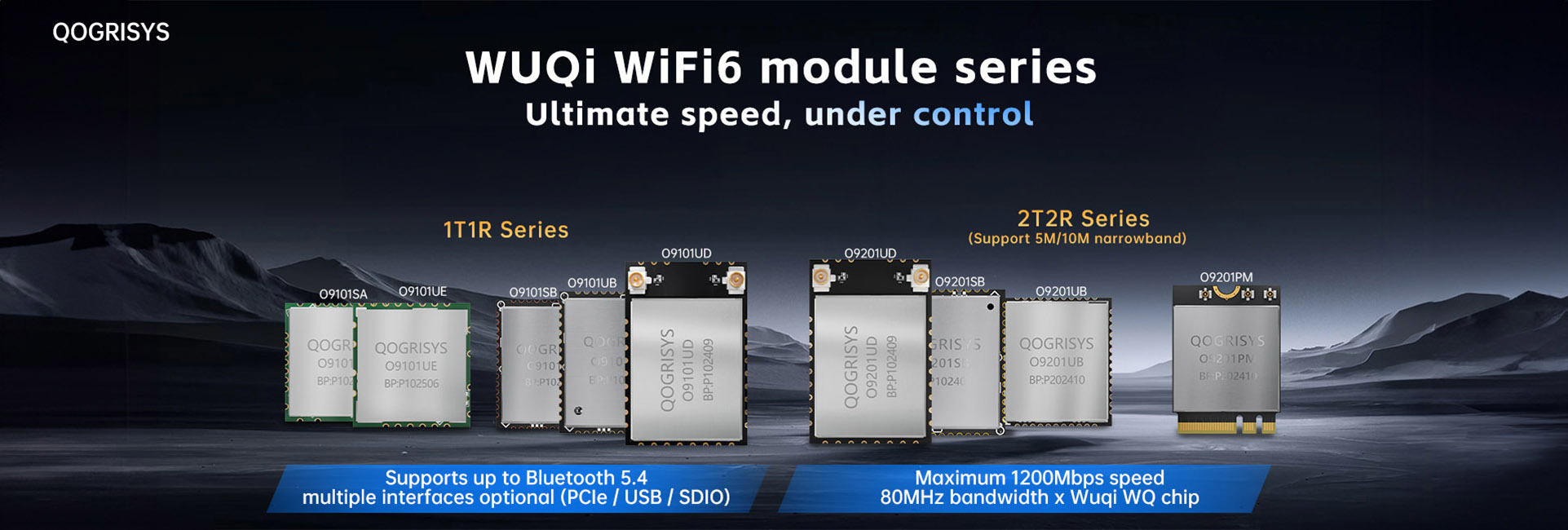

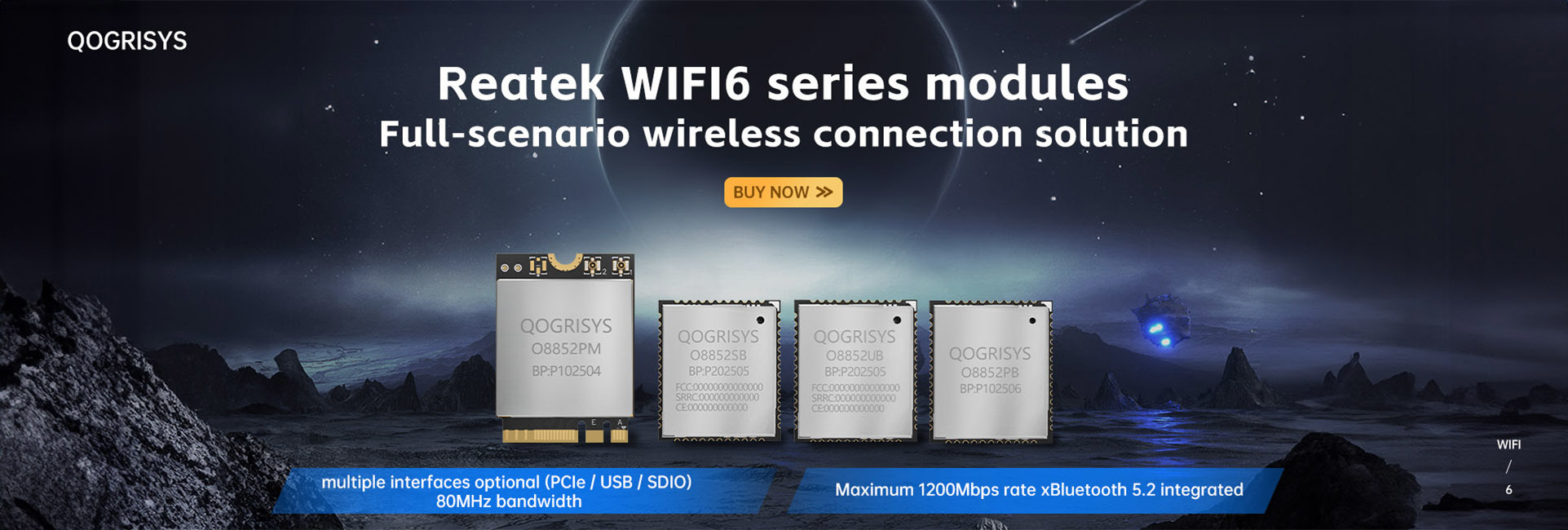

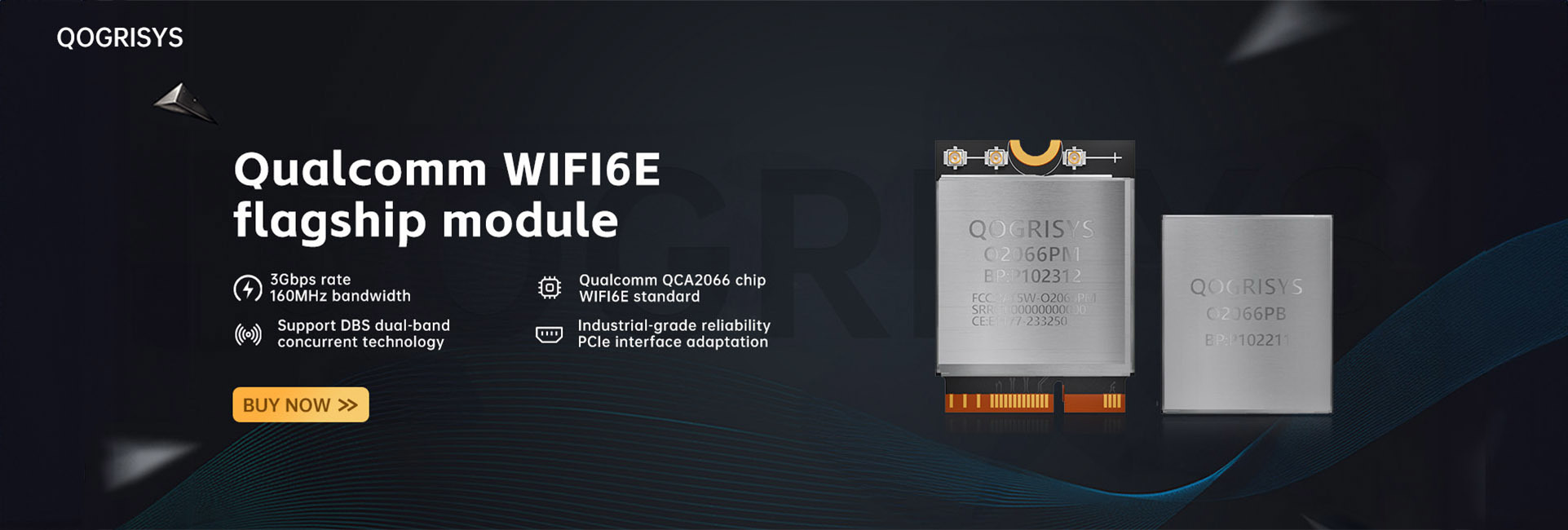

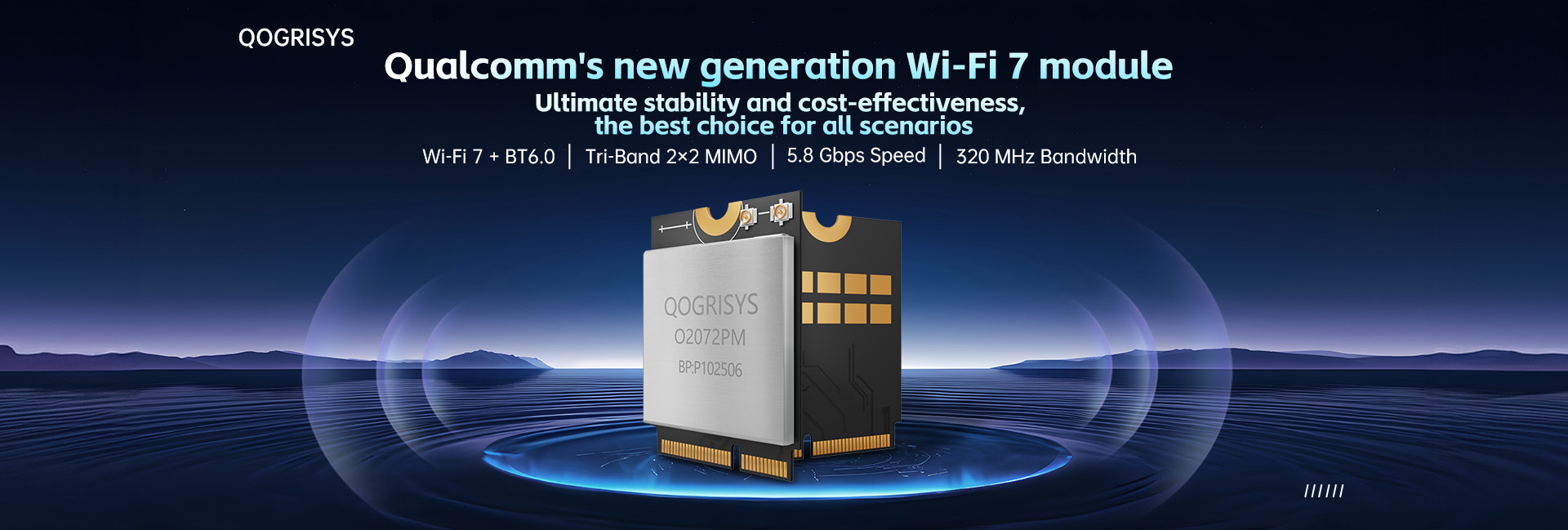

Ποιότητα Μονάδα WiFi7 & Μονούλη WiFi HaLow Κατασκευαστής

The global smart street light market is undergoing a structural expansion. A report released by Research and Markets in January 2026 shows that the market is projected to grow from $35.6 billion in 2026 to $74.9 billion in 2030, representing a CAGR of 20.4%. Europe is accelerating the renovation of existing infrastructure driven by mandatory replacement policies, while emerging markets in the Asia-Pacific region are releasing incremental demand through urbanization. However, a overlooked fact is that market expansion does not equate to simpler communication solution selection. On the contrary, as the focus of renovation shifts from "new construction" to "existing infrastructure," the primary constraint on communication solutions changes from technical specifications to the question: "Can this road be dug?" The position of PLC (Power Line Carrier Communication) under this constraint is clear: the streetlights themselves are connected to the power line, the PLC uses the same cable as both a power supply and data channel, and the communication signal is transmitted along the existing line without the need for any additional communication cables. Europe: Policy mandates have created the most certain scenarios for upgrading existing PLC systems. Europe is the region with the strongest policy drive for smart street light upgrades globally. A 2026 report by Mordor Intelligence points out that the EU's Mercury Regulation 2024/1849 requires the complete phase-out of compact fluorescent lamps by December 2025 and linear fluorescent lamps by December 2026. These compliance deadlines directly triggered a surge in municipal tenders. Simultaneously, the EU requires the public sector to reduce energy consumption by 11.7% by 2030, transforming the transition to network-connected LED lighting from an "optional" to a "compliance necessity." The unique aspect of this policy window is that it targets "replacement of existing infrastructure" rather than "new construction." Many streetlights in Europe were installed decades ago, with intact power cables but missing communication cables. Adopting a solution requiring separate communication cabling would mean excavating or re-laying conduits along the entire route, resulting in unpredictable costs and time. The ability of PLCs to reuse existing power cables perfectly matches the policy's mandated time pressure with the construction constraints of upgrading existing infrastructure. German practice provides a reference: the LED upgrade of 48,000 streetlights in Munich, combined with adaptive dimming, reduced energy consumption by 93% during off-peak hours. For these types of projects, communication reliability is more important than bandwidth; the millisecond-level latency of PLCs and the engineering advantages of no-wiring are more significant than wireless solutions in this scenario. However, the European market also presents a strict cost scrutiny. Smart retrofitting costs between €300 and €500 per pole, while basic LED replacement only costs €150 to €200. This price difference means that the selection of PLC modules must withstand scrutiny regarding the question of "why not use wireless?" The answer lies not in technological superiority, but in the engineering certainty under existing wiring conditions : wireless solutions are affected by terrain and building obstructions in dense urban areas, requiring additional relay nodes in practical testing, while PLCs, assuming the power supply cable is intact, have a physically existing communication link.   China and Asia Pacific: Differences in PLC Positioning in Incremental Markets Data from China's smart light pole market presents a different picture. QYResearch statistics show that the global smart city light pole market sales reached approximately $412 million in 2025 and are projected to reach $796 million by 2032, representing a compound annual growth rate of 10.0%. Unlike Europe's "replacement of existing stock," China's growth is largely driven by new "multi-purpose" projects: light poles simultaneously serve functions such as lighting, monitoring, 5G micro base stations, and environmental monitoring. Communication solutions tend to favor fiber optic or wireless backhaul because the civil engineering of the light pole itself is already included, thus amortizing the marginal cost of laying separate communication cables. This means that the main opportunity for PLCs in the Chinese street lighting market lies not in "building new smart light poles," but in the niche scenario of "energy-saving retrofitting of existing road lighting." Many urban roads in China only have power cables in their lighting circuits, lacking communication lines. If only single-lamp control, dimming, and fault feedback are required, PLCs offer better engineering economics than rewiring. A study published in the 8th issue of *China Lighting Appliances* in 2026 points to this logic: traditional control modes are energy-intensive and difficult to maintain, while mainstream wireless communication solutions are easily affected by terrain obstruction in densely populated urban areas. PLCs, utilizing existing cables for data transmission, offer advantages such as low cost and reliable connection. The Southeast Asian market is in an earlier stage. In March 2026, Terengganu, Malaysia, installed the state's first 5G smart lamppost at the Kedebayan Market, integrating smart lighting, monitoring, environmental monitoring, and electric vehicle charging functions. These markets share common characteristics: real incremental demand, but projects are small-scale, budgets are fragmented, and there is a higher sensitivity to module costs than to brand premiums. In these markets, PLC modules are more likely to follow lighting solution providers overseas rather than independently building brand recognition.   The strategic position of the Qogrisys S130N-ISI in this landscape The product parameters of the S130N-ISI need to be understood within the context of the aforementioned market differences. It is based on the Leadcore VC6330, with an LCC package size of 20.6×12.6mm, supports both Q/GDW 11612 and IEEE 1901.1 protocols, and provides UART, PWM, GPIO, ADC, and SPI interfaces, integrating a built-in wire driver. According to official data from Leadcore regarding the VC6330 chip, application-layer communication rates can reach 1Mbps, with attenuation resistance exceeding 112dB, and a 99.99% communication success rate in actual projects. These parameters address the question of "whether it can be used," but the "usability" in different markets depends on the line conditions and system integration quality. The aging of the lines in European projects, the distribution of interference sources in Chinese projects, and the differences in construction specifications in Southeast Asian projects all affect the actual performance of the PLC. In street lighting scenarios, the value of the S130N-ISI lies not in promising "it will work immediately after installation," but in providing a hardware option that meets basic engineering requirements in three dimensions: protocol matching (Q/GDW 11612, IEEE 1901.1), size adaptation (20.6×12.6mm can be embedded in a single lamp controller), and interface integration (PWM dimming, ADC acquisition). One fact that requires careful consideration is that publicly available authoritative data on the actual global adoption rate of PLCs in smart streetlights is limited. What can be confirmed is that PLCs are one of the official options for smart streetlight connectivity, with academic research and engineering practice supporting their feasibility under specific conditions. However, conclusions such as "PLCs will dominate streetlight communication" lack data support. For engineering teams evaluating solutions, a more pragmatic approach is to test the wiring first, then select the modules. Only when the line impedance and signal-to-noise ratio are within reasonable ranges can the wiring-free advantage of PLCs translate into savings in construction time and costs; if test results are unsatisfactory, the costs of forcing PLC implementation may only become apparent during the commissioning phase.   Conclusion: The window of opportunity belongs to solution providers who clearly explain the "constraints". The global smart street light market's 20.4% CAGR provides a real window, but this window opens differently in different regions. In Europe, mandatory policies have created a definite demand for retrofitting existing infrastructure, where the wiring-free advantage of PLCs has the clearest engineering logic. In China, incremental growth is concentrated in the construction of new multi-functional light poles, where PLCs have opportunities in the energy-saving retrofitting of existing roads. In Southeast Asia, the early-stage market is testing the cost competitiveness of modules. In this context, the S130N-ISI isn't a "universal street light module," but rather a PLC hardware option that adapts to the needs of single-lamp controllers in terms of protocol, size, and interface. Its value lies not in the absolute values of its specifications, but in its compatibility with the specific project's wiring conditions. For the engineering team, this means resolving the "do we need to break the road?" question at the project initiation meeting, rather than discovering during the commissioning phase that line noise is causing communication success rates far below expectations. Testing the line first, then selecting the module—reversing this order might save you a quote, but cost you the entire road's commissioning time.

I. The Real-World Coordinates of the Wi-Fi 8 Standard Progress Just two days ago, Qualcomm's Dragonwing platform released a signal at Network X 2026 – the Wi-Fi 8 gateway solution was launched. To understand this, we need to clarify the current standard stage of Wi-Fi 8. At the IEEE plenary meeting in Montreal in July 2026, the 802.11bn task force voted to submit Draft 2.0 to the working group for a vote, thus finalizing the core features of Wi-Fi 8. According to the timeline disclosed by ABI Research, Draft 3.0 voting is scheduled for January 2027, Draft 4.0/initial standards association voting is targeted for May 2027, final working group approval is set for March 2028, IEEE standards committee approval is expected for May 2028, and the Wi-Fi Alliance certification program is expected to launch in January 2028. The key implication of this timeline is that Wi-Fi 8 will still be in the draft standard stage in 2026, with certified products and large-scale commercialization not truly starting until 2028. However, chip platform and module solution providers have already significantly accelerated their product development pace. Broadcom was the first to release Wi-Fi 8 chipsets in October 2025, followed by MediaTek and Qualcomm. By September 2026, the Wi-Fi Alliance had already held its first Wi-Fi 8 pre-certification interoperability Plugfest in Beijing, Taipei, and California. While the standard has not yet been finalized, the industry's engineering preparations are already in full swing. II. The Differentiated Deployment Logic of Qualcomm's Dragonwing Platform Qualcomm's Dragonwing product portfolio, showcased at Network X 2026, presents a clear market segmentation strategy. designed for mainstream fiber broadband gateways . According to Qualcomm's official product briefing, the F8 integrates Wi-Fi 8 connectivity and native PON architecture support, targeting Home Gateway Units (HGUs) and Single Units (SFUs). Key specifications include: peak wireless capacity of 23Gbps, support for up to 750 concurrent clients, up to three-band operation and a 14-antenna configuration , flexible RF configuration allowing for a 5x5 mode or splitting into dual-band simultaneous 2x2+3x3 modes, and native support for GPON, XG-PON, and XGS-PON standards. The platform supports open-source middleware such as prplOS, OpenWRT, RDK, and OpenSync, and is equipped with a dedicated scanning radio frequency for automatic channel selection and radar detection. designed for high-end enterprise access points (APs) and flagship home routers . Its specifications are significantly improved: peak wireless capacity of 33Gbps, support for up to 1500 concurrent clients, up to five frequency bands and a 20-antenna configuration , integrated five-core CPU and Hexagon NPU, and support for edge AI inference. Developed in collaboration with GFiber, this platform, a Wi-Fi 8 Premium Gateway, aims to support symmetric 20Gig broadband services, redefining the gateway from a "connected device" to a "smart service platform." Meig Smart chose to launch its Wi-Fi 8 gateway solution on the N8 platform, officially announcing it at Network X 2026 on October 14th. The industry significance of this launch lies in the fact that the entire engineering transformation chain of a Wi-Fi 8 gateway, from chip platform to deliverable solution, has been fully demonstrated for the first time. For downstream customers, the Wi-Fi 8 gateway is no longer a distant concept "waiting for the standard to be finalized," but rather an evaluable chip base and a referenceable solution design. III. Generational Positioning of Qogrisys Gateway Module Product Line Although manufacturers are currently rushing to implement their strategies in advance, WiFi 7 and WiFi 6 remain the mainstays of shipments. They are more mature than WiFi 8 and are still the preferred choice. During this window of opportunity before the Wi-Fi 8 standard is finalized, gateway module solution providers need to strike a balance between technological foresight and market deliverability in their product strategies. Qogrisys's two main gateway module products are precisely designed to meet different levels of demand during this transition period. Wi-Fi 7 Platform: O2072PM and O2072PB The O2072PM is based on the Qualcomm FastConnect C7700 (QCC2072) chip, uses a standard M.2 Key E interface (22×30mm), and supports Wi-Fi 7 (802.11be) and Bluetooth 6.0. Its core capabilities include: tri-band 2.4/5/6GHz concurrent operation; the 6GHz band supports 320MHz channel bandwidth and 4096QAM modulation, with a peak rate of 5.8Gbps ; and it supports 320MHz Enhanced Multi-Link Single Radio (eMLSR) , enabling millisecond-level switching when the link is interfered with. This module has completed driver adaptation for Intel x86 platforms with kernels 5.15.24+, 6.1.99, and 6.12.0. The O2072PB is based on the same QCC2072 chip and uses a 15×13mm surface mount package, targeting space-constrained onboard integration scenarios. Wi-Fi 6E Platform: O2066PM and O2066PB The O2066PM is based on the Qualcomm QCA2066 chip and uses a standard M.2 2230 Key E interface (22×30×2.7mm), supporting Wi-Fi 6E (802.11ax) and Bluetooth 5.2. Key specifications include: tri-band 2.4/5/6GHz support, dual-band simultaneous (DBS) operation, and a maximum speed of 2975.6Mbps ; support for 2×2 MU-MIMO, 160MHz channel bandwidth, and dynamic frequency selection (DFS radar detection). The Bluetooth interface supports both UART/PCM and USB configurations. The module operates in a temperature range of -30℃ to +85℃ , exhibiting industrial-grade stability. In VR products, it has achieved a measured throughput of 2.1Gbit/s and has been designed into customer VR products, which were showcased at CES 2023. The O2066PB is based on the same QCA2066 chip, and its core capabilities are identical to the O2066PM; the difference lies in its package form. It uses a small SMT LGA package, measuring 13×15×2.3mm , targeting space-constrained onboard integration scenarios. Wi-Fi uses a PCIe interface, and Bluetooth uses a UART/PCM interface. Its operating temperature range is -30℃ to +70℃ , making it suitable for consumer-grade terminal devices. the O2072 series is logically consistent with the "high reliability connection" emphasized by Wi-Fi 8—Wi-Fi 7's MLO provides an engineering implementation of link redundancy, while Wi-Fi 8's Multi-AP Coordination (MAPC) extends the coordination scope from a single device to a multi-node network. The O2066 series represents another path: during the transition period when the cost of Wi-Fi 7 modules has not yet dropped to an acceptable level for low-end and mid-range gateways, Wi-Fi 6E's 6GHz band capability provides cost-sensitive customers with a "partial generational upgrade" option . IV. Generational Transition Logic Between Chip Platforms and Module Products From Wi-Fi 6E to Wi-Fi 7 and then to Wi-Fi 8, the technological evolution path of gateway modules shows a clear continuity. The core improvement of Wi-Fi 8 over Wi-Fi 7 lies not in peak speed . According to industry technical analysis, Wi-Fi 8 is compatible with Wi-Fi 7's 2.4/5/6GHz tri-band, 320MHz channel, and 4096QAM. Existing Wi-Fi 7 RF architectures can support these core features through firmware upgrades . Wi-Fi 8 offers approximately double the actual throughput and reduces P99 latency to about one-sixth of Wi-Fi 7. Its core value lies in reliability, coverage, and concurrency efficiency in high-density/long-distance scenarios , achieved through multi-AP collaboration, dynamic resource scheduling, and enhanced link design. Wi-Fi 7 addressed "speed," while Wi-Fi 8 addresses "stability." The eMLSR multi-link operation capability and tri-band concurrent architecture already possessed by the O2072 series from Qogrisys are engineering implementations on the Wi-Fi 7 platform. As the Wi-Fi 8 MAPC protocol stack and enhanced long-range response (ELR) features mature, module products based on the Wi-Fi 7 RF architecture have the engineering foundation to migrate to Wi-Fi 8 features at the hardware level . The core challenges lie in upgrading the software protocol stack and implementing multi-AP coordination functions. The O2066 series represents another path: during the transition period when the cost of Wi-Fi 7 modules has not yet dropped to an acceptable level for low-to-mid-range gateways, the 6GHz band capability of Wi-Fi 6E provides cost-sensitive customers with a "partial generational upgrade" option . V. Conclusion Qualcomm's Dragonwing platform was publicly launched as a Wi-Fi 8 gateway solution during Network X 2026, marking the transition of Wi-Fi 8 from the standard draft and chip prototype stages to the gateway product engineering stage . Meig Smart's solution release validates the transformation path from chip platform to deliverable gateway, and also indicates that the competitive pace among module solution providers has shifted from "following after the standard is frozen" to "parallel development during the standard draft stage." For gateway module solution providers, the core task at this stage is not to "get a head start" on the Wi-Fi 8 platform, but to accumulate transferable engineering capabilities on the Wi-Fi 7 and Wi-Fi 6E platforms. The experience of O2072PM / O2072P B in eMLSR multi-link operation, the accumulated RF engineering expertise in tri-band concurrent architecture, and the cost optimization path of O2066PM / O2066P B in the 6GHz band together constitute the product positioning for the transition to the Wi-Fi 8 era. From a longer-term perspective, Wi-Fi 8 redefines the gateway from a "wireless coverage device" to an "access node in a multi-AP coordinated network." This role change requires module solution providers to extend their capabilities beyond simple RF engineering and driver adaptation to system-level capabilities such as network topology planning, multi-node collaborative scheduling, and deployment scenario adaptation. During the standard window of 2026-2027, module solution providers' product strategies need to find a balance between "technological foresight" and "current deliverability"—Wi -Fi 7 modules serve current high-end gateway needs, Wi-Fi 6E modules cover cost-sensitive scenarios, and Wi-Fi 8 productization preparation needs to be quickly integrated as soon as the chip platform becomes available.

I. Η λογική αποδοχής έχει αλλάξει: από «αν είναι εγκατεστημένο ή όχι» σε «μετράει μόνο αν έχει ελεγχθεί». Τα έργα φωτοβολταϊκών σε στέγες στη Σενζέν υφίστανται μια ουσιαστική αναβάθμιση στα πρότυπα αποδοχής. Έχει εφαρμοστεί το τοπικό πρότυπο μηχανικής κατασκευής της Σενζέν SJG 220-2026, το οποίο θέτει ακριβείς ποσοτικούς δείκτες για την ταχεία απενεργοποίηση: η ενέργεια απενεργοποίησης πρέπει να ολοκληρωθεί σε όχι περισσότερο από 30 δευτερόλεπτα, η τάση εντός 1 μέτρου από τη φωτοβολταϊκή συστοιχία πρέπει να πέσει κάτω από 80V και η τάση εκτός 1 μέτρου πρέπει να πέσει κάτω από 30V. Αυτό δεν είναι κάτι που μπορεί απλώς να απορριφθεί ως «εγκατάσταση ταχείας απενεργοποίησης». Το προσωπικό αποδοχής επί τόπου θα εντοπίσει πρώτα όλα τα σημεία ενεργοποίησης απενεργοποίησης, επιβεβαιώνοντας τη συνέπεια της λογικής στις εξόδους πυρκαγιάς, κοντά στον μετατροπέα και στον τερματικό σταθμό τηλεχειρισμού. στη συνέχεια, θα επαληθεύσει την αντιστοιχία μεταξύ των συσκευών απενεργοποίησης και των εξαρτημάτων. τέλος, θα καταγράψει τον χρόνο και την τάση στα σημεία μέτρησης που καθορίζονται στα σχέδια, επιβεβαιώνοντας ότι τα όρια της συστοιχίας, τόσο εντός όσο και εκτός της υιοθετημένης έκδοσης του έργου, πληρούν τις απαιτήσεις.Η απλή δήλωση «Το RSD αναγράφεται στο δελτίο υλικών» δεν επαρκεί πλέον για την αποδοχή. η απόδοση ελέγχου τάσης σε επίπεδο συστήματος είναι το τελικό κριτήριο. Το πρότυπο ομάδας της Σαγκάης T/ESETA 000007—2026 βελτίωσε περαιτέρω τις απαιτήσεις: η απενεργοποίηση πρέπει να ολοκληρωθεί εντός 30 δευτερολέπτων μετά την ενεργοποίηση, και η εξωτερική τάση του προσβάσιμου ορίου πρέπει να είναι ≤30V, η εσωτερική τάση πρέπει να είναι ≤120V, και η ισχύς εξόδου πρέπει να είναι ≤1W. Επίσης, δηλώνει σαφώς ότι «η απενεργοποίηση χωρίζεται σε επίπεδο εξαρτήματος και επίπεδο σειράς, και οι λύσεις σε επίπεδο εξαρτήματος πρέπει να δίνονται προτεραιότητα σε πυκνοκατοικημένες περιοχές». Η αγορά της Βόρειας Αμερικής έχει αυστηρότερα εμπόδια εισόδου. Ο NEC 690.12 απαιτεί οι ελεγχόμενοι αγωγοί εκτός του ορίου της συστοιχίας να πέφτουν κάτω από 30V εντός 30 δευτερολέπτων, και ότι η προστασία από ηλεκτροπληξία για τους πυροσβέστες εντός του ορίου πρέπει να επιτυγχάνεται μέσω μιας εγκεκριμένης συσκευής PVHCS ή μεθόδου περιορισμού τάσης.Κατά την επιλογή μιας λύσης PLC, η μέθοδος διαμόρφωσης του τσιπ και η ανοχή στο θόρυβο καθορίζουν άμεσα τον αριθμό των εξαρτημάτων που μπορεί να υποστηρίξει το σύστημα. II. Ιεραρχική λογική του SunSpec: Συμμόρφωση τσιπ ≠ Πιστοποίηση μονάδας ≠ Έγκριση πλήρους συστήματος Αυτό είναι ένα κρίσιμο ζήτημα που παραβλέπεται ευκολότερα από τους κατασκευαστές διακοπτών και τους αγοραστές μονάδων. Η προδιαγραφή «Σήμα επικοινωνίας για ταχεία απενεργοποίηση» της SunSpec Alliance ορίζει το πρωτόκολλο επικοινωνίας μεταξύ του πομπού και του δέκτη: ο πομπός στέλνει συνεχώς ένα σήμα σε κατάσταση «λειτουργίας», και ο δέκτης ενεργοποιεί την απενεργοποίηση κατά την ανίχνευση απώλειας σήματος. Η SunSpec Alliance δηλώνει ρητά:"Μόνο η σήμανση 'SunSpec Certified' αποδεικνύει την πλήρη και επιτυχή υλοποίηση της προδιαγραφής λειτουργικότητας σήματος επικοινωνίας SunSpec Rapid Shutdown. Οι ισχυρισμοί για 'συμμόρφωση με SunSpec' ή 'συμβατότητα με SunSpec' από κατασκευαστές ή τρίτα μέρη δεν ισοδυναμούν με πιστοποιητικό που εκδίδεται από τη SunSpec." Αυτό σημαίνει ότιη υποστήριξη τσιπ για πρωτόκολλα, η επιτυχής διέλευση μονάδων από δοκιμές συμμόρφωσης και η πιστοποίηση πλήρους συσκευής είναι τρία ανεξάρτητα επίπεδα επαλήθευσης. Η συμβατότητα πρωτοκόλλου σε επίπεδο μονάδας είναι μόνο το πρώτο εμπόδιο. οι πιστοποιήσεις ασφαλείας όπως UL 1741 και CSA C22.2 σε επίπεδο ολόκληρης της μονάδας είναι τα διαβατήρια για την είσοδο στην αγορά.Αυτή η κατανόηση είναι κρίσιμη για τις αποφάσεις επιλογής των κατασκευαστών διακοπτών.   III. Τρεις Μηχανικές Διαστάσεις για την Επιλογή Μονάδων: Μέγεθος, Κατανάλωση Ενέργειας και Δυνατότητα Δικτύωσης Για τους κατασκευαστές διακοπτών, τα χαρακτηριστικά «υποστήριξη PLC» και «ενσωματωμένος οδηγός γραμμής» στις προδιαγραφές του τσιπ είναι μόνο η αρχή.Αυτό που καθορίζει πραγματικά αν μια λύση μπορεί να παραχθεί μαζικά και να υλοποιηθεί είναι η μηχανική προσαρμοστικότητα σε επίπεδο μονάδας. Η πρώτη διάσταση είναι το μέγεθος.Ο διακόπτης εγκαθίσταται στην πίσω πλάκα κάθε φωτοβολταϊκής μονάδας, όπου ο χώρος είναι εξαιρετικά περιορισμένος, και μοιράζεται αυτόν τον περιορισμένο χώρο με κουτιά σύνδεσης και καλώδια. Το μέγεθος της συσκευασίας της μονάδας καθορίζει άμεσα τον σχεδιαστικό χώρο και τη μέθοδο εγκατάστασης του περιβλήματος του διακόπτη. Οι μονάδες PLC που χρησιμοποιούν το chipset Hisilicon PS0211 συνήθως χρησιμοποιούν ένα πακέτο ακροδέκτη 28.12×18.00mm ή ένα πακέτο χρυσού δακτύλου 20.0×14.2mm, ενώ ορισμένοι κατασκευαστές μονάδων έχουν κυκλοφορήσει μια περαιτέρω μικροσκοπική έκδοση 20.0×11.0mm. Η δεύτερη διάσταση είναι η κατανάλωση ενέργειας.Η συσκευή απενεργοποίησης τροφοδοτείται από το ίδιο το φωτοβολταϊκό πάνελ και δεν έχει ανεξάρτητη είσοδο τροφοδοσίας. Η στατική κατανάλωση ενέργειας της λύσης HiSilicon PS0211 είναι ≤0.15W (στη συνδεδεμένη στο δίκτυο, μη αποστολή πακέτων κατάσταση), και η δυναμική κατανάλωση λειτουργίας είναι ≤0.5W. Κατά τις περιόδους ανεπαρκούς ηλιοφάνειας, όταν οι μονάδες είναι σκιασμένες, ή τη νύχτα, η μονάδα πρέπει να βασίζεται σε εξαιρετικά χαμηλή κατανάλωση ενέργειας αναμονής για να διατηρήσει την ικανότητα παρακολούθησής της, περιμένοντας το σήμα «επιτρέπεται η λειτουργία» που αποστέλλεται από τον πομπό του μετατροπέα. Η τρίτη διάσταση είναι η δυνατότητα δικτύωσης.Τα σήματα PLC μεταδίδονται μέσω γραμμών τροφοδοσίας DC, και η συσκευή απενεργοποίησης, ενεργώντας ως κόμβος STA, πρέπει να δημιουργήσει μια αξιόπιστη σύνδεση επικοινωνίας με το CCO στο άκρο του μετατροπέα. Η λύση HiSilicon PS0211 υποστηρίζει ταχεία δικτύωση σε 10 δευτερόλεπτα σε ένα τυπικό σενάριο δικτύου 200 κόμβων, 2 επιπέδων, υποστηρίζοντας δυναμική δρομολόγηση και μεθόδους διάδοσης εντολών πολλαπλών διαδρομών, unicast, multicast και broadcast.Για την απαίτηση ενοποιημένης πρόσβασης για πολλαπλά εξαρτήματα και συσκευές σε κατανεμημένα φωτοβολταϊκά συστήματα, η κλίμακα δικτύωσης και η χρονική απόδοση των μονάδων επηρεάζουν άμεσα την αποδοτικότητα θέσης σε λειτουργία του συστήματος. IV. Ευθυγράμμιση Σκηνών Δύο Μονάδων PLC απόQogrisysy Κατά την επιλογή μονάδων PLC απενεργοποίησης φωτοβολταϊκών, η Qogrisysy παρέχει δύο προϊόντα βασισμένα σε διαφορετικές λύσεις τσιπ, καθένα από τα οποία αντιστοιχεί σε διαφορετικές μηχανικές εστιάσεις. το S130N-ISI (λύση Linktronics VC6330)είναι το εξαιρετικά μικρό του μέγεθος. Αυτή η μονάδα χρησιμοποιεί συσκευασία LCC, με μέγεθος PCB ελεγχόμενο στα 12.6×20.6×2.5mm. Λειτουργεί σε θερμοκρασίες από -20°C έως 80°C και σε θερμοκρασίες αποθήκευσης από -40°C έως 125°C, υποστηρίζοντας εύρος ζώνης SGCC 0~12MHz και το πρωτόκολλο επικοινωνίας IEEE 1901.1.Για σχεδιασμούς διακοπτών με εξαιρετικά περιορισμένο χώρο, το φυσικό μέγεθος της μονάδας είναι συχνά το πρώτο εμπόδιο ελέγχου. Για το σχεδιασμό περιβλημάτων μονάδων ταχείας απενεργοποίησης (RSU) όπου ο χώρος είναι σοβαρά περιορισμένος, οι φυσικές διαστάσεις της μονάδας χρησιμεύουν συχνά ως το κύριο κριτήριο ελέγχου. Για τους κατασκευαστές RSU, η μηχανική συμβατότητα σε επίπεδο μονάδας είναι πιο κρίσιμη από τις συγκεκριμένες παραμέτρους του τσιπ: η μονάδα τοποθετείται στην πλάτη της φωτοβολταϊκής μονάδας—μια περιοχή με εξαιρετικά περιορισμένο χώρο—και τροφοδοτείται από το ίδιο το φωτοβολταϊκό πάνελ, απαιτώντας από αυτήν να παρακολουθεί συνεχώς τα σήματα PLC ενώ λειτουργεί με κατανάλωση ενέργειας σε επίπεδο μικροβάτ. Οι μηχανικές μετρήσεις σε τρεις διαστάσεις—διαστάσεις μονάδας, χαρακτηριστικά κατανάλωσης ενέργειας και αξιοπιστία σε ευρύ φάσμα θερμοκρασιών—καθορίζουν άμεσα αν η πλήρης RSU μπορεί να λειτουργήσει σταθερά σε πραγματικά περιβάλλοντα στέγης. V. Βασικά Συμπεράσματα Πρώτον, τα PLC είναι η βέλτιστη τεχνική λύση για ταχεία απενεργοποίηση σε επίπεδο εξαρτήματος.Η προδιαγραφή SunSpec χρησιμοποιεί ρητά τα PLC ως φορέα σήματος επικοινωνίας, πολλαπλασιάζοντας τις γραμμές τροφοδοσίας DC για τη μετάδοση σημάτων ελέγχου, αποφεύγοντας έτσι το κόστος και τους κινδύνους αξιοπιστίας της τοποθέτησης ξεχωριστών γραμμών επικοινωνίας για κάθε εξάρτημα. Δεύτερον, τα κριτήρια αποδοχής μετατοπίζονται από τη «λειτουργικότητα» στην «μετρήσιμη αποτελεσματικότητα».Οι προδιαγραφές 30 δευτερολέπτων/80V/30V στο SJG 220-2026 και οι ποσοτικές απαιτήσεις του προτύπου ομάδας της Σαγκάης σημαίνουν ότι ο σχεδιασμός μιας λύσης ταχείας απενεργοποίησης πρέπει να αντέχει σε δοκιμές επί τόπου. Τρίτον, η βασική εξέταση για την επιλογή μονάδας πρέπει να μετατοπιστεί από τις «παραμέτρους τσιπ» στην «μηχανική προσαρμοστικότητα».Οι τρεις μηχανικοί δείκτες—περιορισμοί χώρου της μονάδας απενεργοποίησης, περιορισμοί κατανάλωσης ενέργειας υπό συνθήκες αυτοτροφοδοσίας και περιορισμοί κλίμακας δικτύου σε κατανεμημένα σενάρια—είναι το κλειδί για τον καθορισμό αν μια λύση μπορεί να παραχθεί μαζικά και να υλοποιηθεί. Τέταρτον, η επίγνωση των επιπέδων πιστοποίησης είναι μια ικανότητα που πρέπει να αναπτύξουν οι κατασκευαστές διακοπτών.Η υποστήριξη τσιπ για το πρωτόκολλο SunSpec, η πιστοποίηση μονάδας μέσω SunSpec και η πιστοποίηση πλήρους μονάδας μέσω προτύπων ασφαλείας UL 1741 είναι τρία ανεξάρτητα επίπεδα επαλήθευσης. Το τσιπ Hisilicon PS0211 υποδεικνύει ρητά την υποστήριξη του προτύπου SunSpec, και η μονάδα Qogrisysy 3121N-H, βασισμένη σε αυτό το τσιπ, παρέχει μια θεμελιώδη εγγύηση σε επίπεδο πρωτοκόλλου για την πλήρη πιστοποίηση μονάδας των κατασκευαστών διακοπτών. Πέμπτον, ο ρόλος των προμηθευτών μονάδων επεκτείνεται από την «παράδοση συσκευών» στην «υποστήριξη πιστοποίησης».Οι κατασκευαστές διακοπτών χρειάζονται περισσότερα από απλώς «χρησιμοποιήσιμες μονάδες». χρειάζονται τεχνικούς συνεργάτες που μπορούν να «βοηθήσουν στην κατανόηση της λογικής δοκιμών SunSpec, να βελτιστοποιήσουν το σχεδιασμό δικτύωσης συστήματος και να βοηθήσουν στην επιτυχή ολοκλήρωση της συνολικής πιστοποίησης συστήματος».
