Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: OFLYCOMM
Πιστοποίηση: CE/ROHS/REACH
Αριθμό μοντέλου: 6221e-uuc-02
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 5/pcs
Τιμή: USD 3.3-5.5/pcs
Συσκευασία λεπτομέρειες: Εξέλικτρο
Χρόνος παράδοσης: 15-40 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 4000000pcs/month
Σχήμα αριθ.: |
6221E-UUC-02 |
Χώρος καταγωγής: |
Guangdong, Κίνα |
Θερμοκρασία λειτουργίας (min): |
0°C |
Θερμοκρασία λειτουργίας (typ.): |
25°C |
Θερμοκρασία λειτουργίας (max.): |
70°C |
ΚΑΚ33: |
3.3V |
Σχήμα αριθ.: |
6221E-UUC-02 |
Χώρος καταγωγής: |
Guangdong, Κίνα |
Θερμοκρασία λειτουργίας (min): |
0°C |
Θερμοκρασία λειτουργίας (typ.): |
25°C |
Θερμοκρασία λειτουργίας (max.): |
70°C |
ΚΑΚ33: |
3.3V |

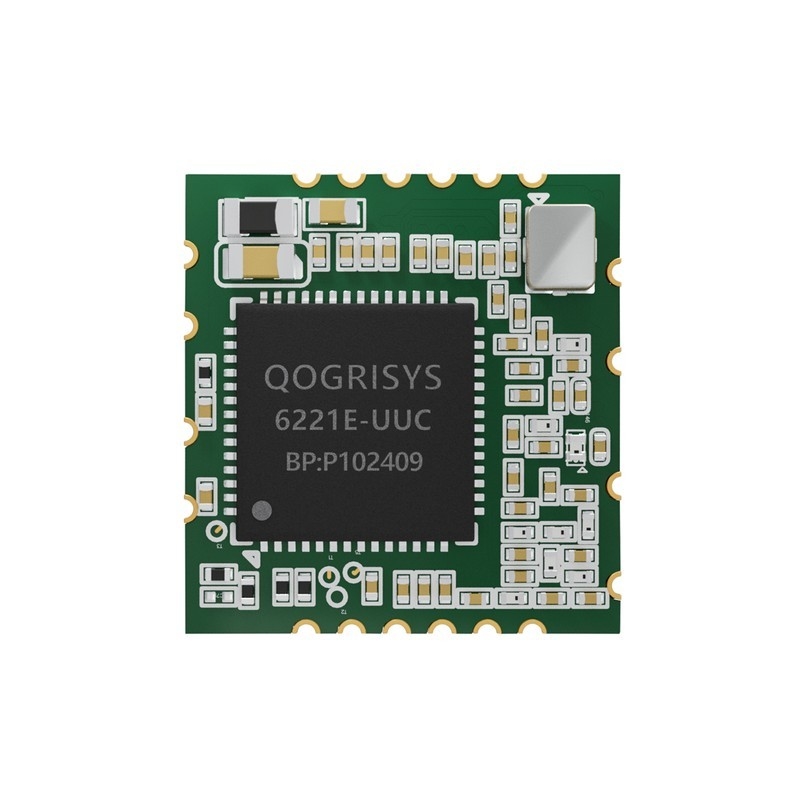

Όνομα μοντέλου: 6221E-UUC
Περιγραφή του προϊόντος: Υποστήριξη λειτουργιών Wi-Fi/Bluetooth
Μέγεθος: L x W x H: 13 x 12,2 x 1,7 mm
Διασύνδεση Wi-Fi: USB 2.0
BT Διασύνδεση: USB 2.0
Θερμοκρασία λειτουργίας: 0°C έως 70°C
Θερμοκρασία αποθήκευσης: -55°C έως 85°C
RoHS:Όλα τα εξαρτήματα υλικού είναι πλήρως συμβατά με την οδηγία RoHS της ΕΕ
| ΟΧΙ | Ονομασία | Τύπος | Περιγραφή | Τετάρτη |
| 1 | Εθνική Τράπεζα | - | Γήινες συνδέσεις | |
| 2 | WL_BT_ANT | Εισαγωγή/Εξόδου | 5G Wi-Fi και BT ANT | |
| 3 | WL_ANT | Εισαγωγή/Εξόδου | 2.4G Wi-Fi ANT | |
| 4 | Εθνική Τράπεζα | - | Γήινες συνδέσεις | |
| 5 | PCM IN | Εγώ... | PCM IN | 3.3V |
| 6 | PCM OUT | Ο | PCM OUT | 3.3V |
| 7 | PCM SYNC | Ο | PCM SYNC | 3.3V |
| 8 | PCM CLK | Εισαγωγή/Εξόδου | PCM CLK | 3.3V |
| 9 | BT_WAKE_HOST | Ο |
Συσκευή Bluetooth για να ξυπνήσει το HOST Χαμηλή προεπιλογή, υψηλή ενεργητικότητα. |
3.3V |
| 10 | HOST_WAKE_BT | Εγώ... |
HOST για να ξυπνήσει συσκευή Bluetooth Μπορείτε να κρατήσετε αυτό το καρφί NC, χρησιμοποιώντας USB διεπαφή ξυπνήσει BT |
3.3V |
| 11 | VDD33 | Π | 3.3V Εισόδου ισχύος | 3.3V |
| 12 | Δ- | Εισαγωγή/Εξόδου | Δ.Μ. δεδομένων USB | |
| 13 | Δ+ | Εισαγωγή/Εξόδου | USB DATA DP | |
| 14 | Εθνική Τράπεζα | - | Γήινες συνδέσεις | |
| 15 | Εθνική Κεντρική Αρχή | Εισαγωγή/Εξόδου | Πλωτό | |
| 16 | WL_DIS | Εγώ... |
ΔΕΝ ΔΕΝ ΔΕΝ ΔΕΝ ΔΕΝ ΔΕΝ ΔΕΝ ΔΕΝ ΔΕΝ ΔΕΝ ΔΕΝ ΔΕΝ ΔΕΝ ΔΕΝ ΔΕΝ WL ON: τραβήξτε ψηλά, WL OFF: τραβήξτε χαμηλά Αυτή η λειτουργία πιν δεν υποστηρίζεται |
3.3V |
| 17 | BT_DIS | Εγώ... |
ΑΠΟΔΕΙΣΜΕΝΟ Bluetooth. BT ON: τραβήξτε ψηλά ; BT OFF: τραβήξτε χαμηλά Αυτή η λειτουργία πιν δεν υποστηρίζεται |
3.3V |
| 18 | Επικεφαλής | Εγώ... |
Ενεργοποιημένο με τσιπ. Προεπιλεγμένο ON: τραβήξτε ψηλά ; OFF: τραβήξτε χαμηλά Η προεπιλεγμένη έλξη της μονάδας είναι υψηλή |
3.3V |
| 19 | HOST_WAKE_WL | Εγώ... |
HOST για να ξυπνήσει συσκευή Wi-Fi Προεπιλεγμένη υψηλή, εισροή χαμηλή ενότητα αφύπνισης |
3.3V |
| 20 | WL_WAKE_HOST | Ο |
Συσκευή Wi-Fi για να ξυπνήσει το HOST Προεπιλεγμένο χαμηλό, υψηλή έξοδος για να ξυπνήσει ο οικοδεσπότης |
3.3V |
| 21 | Εθνική Κεντρική Αρχή | - | Πλωτό | |
| 22 | GPIO8 | Εισαγωγή/Εξόδου |
LED GPIO Σύνδεση με καθοδήγηση LED |
3.3V |
Π:Δύναμη I:Εισφορά O:Εξοχή
