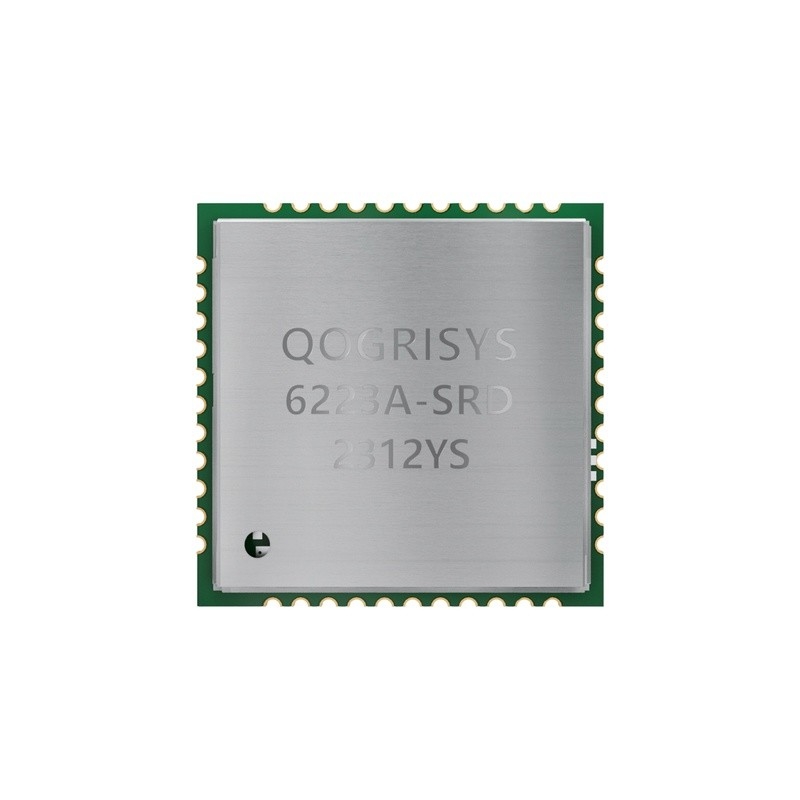

Το 6223A-SRD είναι ένα μικρό μέγεθος και χαμηλό προφίλ μονάδας Wi-Fi + BT Combo με αποτύπωμα LGA (Land-Grid Array), το μέγεθος της πλακέτας είναι 12mm*12mm με πάχος μονάδας 1,9mm.Μπορεί να κατασκευαστεί εύκολα σε διαδικασία SMT και εξαιρετικά κατάλληλο για tablet PC, ultra book, φορητές συσκευές και καταναλωτικά προϊόντα.Παρέχει διεπαφή SDIO για σύνδεση Wi-Fi με κεντρικό επεξεργαστή και διασύνδεση UART υψηλής ταχύτητας για BT.Διαθέτει επίσης διεπαφή PCM για μετάδοση δεδομένων ήχου με απευθείας σύνδεση με εξωτερικό κωδικοποιητή ήχου μέσω ελεγκτή BT.Η παροχή Wi-Fi μπορεί θεωρητικά να φτάσει τα 150 Mbps χρησιμοποιώντας τεχνολογία MIMO 1x1 802.11nb/g/n και το Bluetooth μπορεί να υποστηρίξει BT2.1+EDR/BT3.0 και BT4.2.Το 6223A-SRD χρησιμοποιεί εξαιρετικά ενσωματωμένο τσιπ Wi-Fi/BT που βασίζεται σε προηγμένη διαδικασία COMS.Το 6223A-SRD ενσωματώνει ολόκληρα μπλοκ λειτουργιών Wi-Fi/BT σε ένα τσιπ, όπως SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM και LDO/SWR, εκτός από λιγότερα παθητικά εξαρτήματα που έχουν παραμείνει στο PCB.
Αυτή η συμπαγής μονάδα είναι μια ολοκληρωμένη λύση για έναν συνδυασμό τεχνολογιών Wi-Fi + BT.Η μονάδα έχει αναπτυχθεί ειδικά για έξυπνα τηλέφωνα και φορητές συσκευές.
Γενική Προδιαγραφή
|
Ονομα μοντέλου |
6223A-SRD |
|
περιγραφή προϊόντος |
Υποστήριξη λειτουργιών Wi-Fi/Bluetooth |
|
Διάσταση |
Μ x Π x Υ: 12 x 12 x 1,8 (τυπικό) mm |
|
Διεπαφή Wi-Fi |
Υποστήριξη SDIO V2.0 |
|
Διεπαφή BT |
UART / PCM |
|
Θερμοκρασία λειτουργίας |
0°C έως 70°C |
|
Θερμοκρασία αποθήκευσης |
-40°C έως 85°C |
|
RoHS |
Όλα τα εξαρτήματα υλικού είναι πλήρως συμβατά με την οδηγία RoHS της ΕΕ |
Το ψηφιακό IO υποστηρίζει εφαρμογή VDD33 ή VDD18.
|
Ελάχ. |
Τυπ. |
Μέγιστη. |
Μονάδα |
|
|
Θερμοκρασία λειτουργίας |
0 |
25 |
70 |
βαθ.C |
|
VCC33 |
3.15 |
3.3 |
3,45 |
V |
|
VDDIO |
1.7 |
1.8 ή 3.3 |
3,45 |
V |
Προδιαγραφές Wi-Fi/BT RF Προδιαγραφή RF 2.1 2.4 GHz
|
χαρακτηριστικό |
Περιγραφή |
|||
|
Συχνότητα λειτουργίας |
2.400~2,4835 GHz |
|||
|
Μάσκα φάσματος |
Ελάχ.b/g/n |
Τυπ.b/g/n |
Μέγιστη.b/g/n |
Μονάδα b/g/n |
|
1οι πλευρικοί λοβοί (έως fc ± 11MHZ) |
- |
-42/-38/-32 |
- |
dBr |
|
2οι πλευρικοί λοβοί (έως fc ± 22MHZ) |
- |
-52/-60/-60 |
- |
dBr |
|
Συχν.Ανοχή |
-20/-20/-20 |
- |
20/20/20 |
ppm |
|
Πρότυπα |
Wi-Fi: BT: |
|||
|
Διαμόρφωση |
Wi-Fi: BPSK(1Mbps), BT: QPSK(2Mbps), |
|||
|
Ρυθμοί δεδομένων PHY |
Wi-Fi: BT: |
|||
|
Ισχύς εξόδου μετάδοσης |
Wi-Fi: BT: 17±1,5dBm |
|||
|
EVM |
802.11b /1Mbps: EVM≦-10dB 802.11b /11Mbps: EVM≦-10dB 802,11g /6Mbps: EVM≦-5dB 802,11g /54Mbps: EVM≦-25dB 802.11n/6.5Mbps: EVM≦-5dB 802.11n/65Mbps: EVM≦-28dB 802.11n/13.5Mbps: EVM≦-5dB 802.11n/135Mbps: EVM≦-28dB |
|
Ευαισθησία δέκτη (Wi-Fi) |
802,11b@8% PER |
|
802,11g@10% ανά 6Mbps ≦-87dBm 9Mbps ≦-86dBm 12Mbps≦ -84dBm 18Mbps≦ -82dBm 24Mbps≦ -79dBm 36Mbps≦ -75dBm 48Mbps ≦-71dBm 54Mbps ≦-70dBm Μέγιστο επίπεδο εισόδου≥-20 |
|
|
802.11n@10% PER HT20_MCS 0 ≦-87dBm HT20_MCS 1≦ -84dBm HT20_MCS 2 ≦-82dBm HT20_MCS 3 ≦-79dBm HT20_MCS 4 ≦-75dBm HT20_MCS 5 ≦-71dBm HT20_MCS 6 ≦-70dBm HT20_MCS 7 ≦-69dBm Μέγιστο επίπεδο εισόδου≥-20 HT40_MCS 0≦-84 HT40_MCS 1≦-81 HT40_MCS 2≦-79 HT40_MCS 3≦-76 HT40_MCS 4≦-72 HT40_MCS 5≦-68 HT40_MCS 6≦-67 HT40_MCS 7≦-66 |
|
|
Ευαισθησία δέκτη (BT) |
-89dBm @ 1Mbps -86dBm @ 2Mbps -83dBm @ 3Mbps |
|
Κανάλι λειτουργίας |
Wi-Fi 2,4 GHz: 13: (Κεφ. 1-13) – Ευρώπη |
FN-LINK TECHNOLOGY LIMITED 4 Ιδιόκτητες & Εμπιστευτικές Πληροφορίες
6223A-SRD
|
14: (Κεφ. 1-14) – Ιαπωνία BT 2,4 GHz: Κεφ.0 ~ 78 |
|
|
Έλεγχος πρόσβασης πολυμέσων |
Wi-Fi: CSMA/CA με ACK BT: AFH, Time Division |
|
Κεραία |
Εξωτερική κεραία |
|
Αρχιτεκτονική Δικτύων |
Wi-Fi: Λειτουργία ad-hoc (Peer-to-Peer ) Λειτουργία υποδομής Λογισμικό AP Wi-Fi Direct |
|
Ασφάλεια |
Wi-Fi: WPA, WPA-PSK, WPA2, WPA2-PSK, WEP 64bit & 128bit, IEEE 802.11x, IEEE 802.11i BT: Simple Paring |
|
Υποστηρίζεται λειτουργικό σύστημα |
Android /Linux |
|
Διεπαφή κεντρικού υπολογιστή |
Wi-Fi: SDIO BT: UART |
|
Τάση λειτουργίας |
3,3±10% Vdc I/O τάση τροφοδοσίας |
|
Διάσταση |
Τυπικό L12,0*W12,0*H1,8mm |
