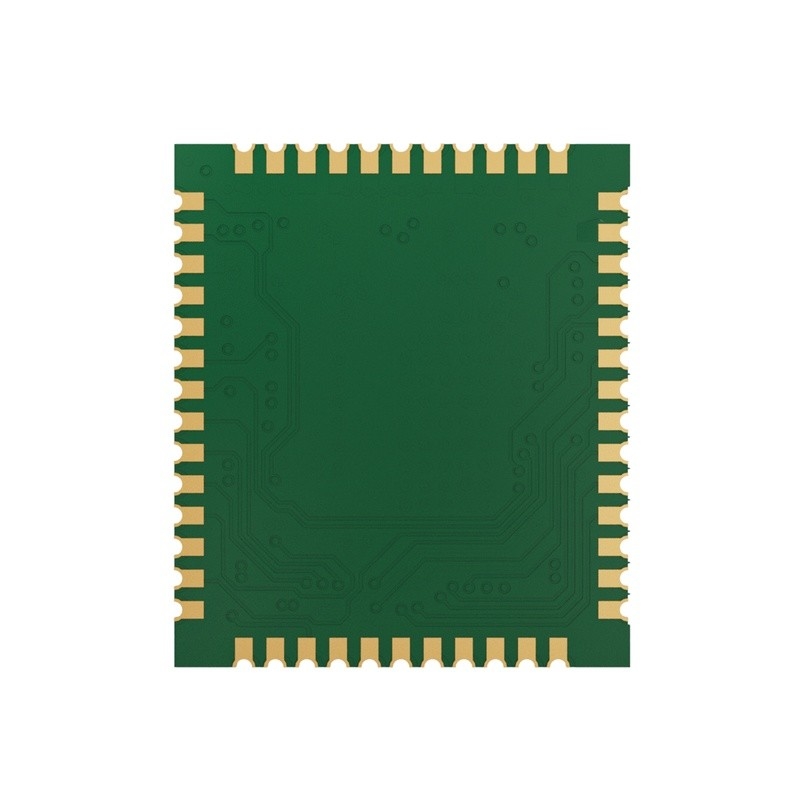

Stamp Holes Wireless Transceiver Module RTL8822CS 802.11ac Bluetooth For OTT/TV

Ασύρματη ενότητα RTL8822CS 802.11ac Bluetooth πομποδεκτών τρυπών γραμματοσήμων για OTT/TV

  • Κυριώτερο σημείο

    ενότητα combo της BT wifi

    ,

    χαμηλή ενεργειακή ενότητα wifi

    ,

    ασύρματη ενότητα πομποδεκτών τρυπών γραμματοσήμων

  • Chipset
    RTL8822CS
  • Πρότυπα WiFi
    IEEE802.11a/b/g/n/ac
  • Συχνότητα
    2.4GHz ~5.8GHz
  • Διασύνδεση
    SDIO/Uart/PCM
  • Υποστήριξη OS
    Παράθυρα/το αρρενωπό /Linux
  • Ετικέτα
    FN-σύνδεση
  • Μέγεθος
    15.0x13.0x1.8mm
  • Εφαρμογή
    Ταμπλέτα/έξυπνο TV/IPTV/OTT/IPC
  • Τόπος καταγωγής
    Κίνα
  • Μάρκα
    OFLYCOMM
  • Πιστοποίηση
    ROHS/REACH
  • Αριθμό μοντέλου
    6222b-SRC
  • Ποσότητα παραγγελίας min
    5/pcs
  • Τιμή
    USD 5.1-7/pcs
  • Συσκευασία λεπτομέρειες
    Εξέλικτρο
  • Χρόνος παράδοσης
    15-40 εργάσιμες ημέρες
  • Όροι πληρωμής
    T/T
  • Δυνατότητα προσφοράς
    4000000pcs/month

Ασύρματη ενότητα RTL8822CS 802.11ac Bluetooth πομποδεκτών τρυπών γραμματοσήμων για OTT/TV

Σφραγίδες 802.11ac Διπλής ζώνης RTL8822CS 802.11ac+Bluetooth για OTT/TV


Εισαγωγή

Το 6222B-SRC είναι ένα μοντέλο χαμηλού κόστους και χαμηλής κατανάλωσης ενέργειας που διαθέτει όλες τις λειτουργίες Wi-Fi.Για λειτουργία ασύρματου LAN (WLAN)Η ενσωματωμένη ενότητα παρέχει SDIO διεπαφή για Wi-Fi. Η ενότητα παρέχει απλή κληρονομιά και μηχανισμούς συνύπαρξης 20MHz / 40MHz / 80MHz για να εξασφαλιστεί η συμβατότητα πίσω και δίκτυο
Η ασύρματη μονάδα συμμορφώνεται με το πρότυπο IEEE 802.11 a/b/g/n/ac 2x2 MIMO και μπορεί να επιτύχει ταχύτητα έως 867Mbps με διπλή ροή σε 802.11n για τη σύνδεση του ασύρματου LAN.Η ενσωματωμένη μονάδα παρέχει διεπαφή SDIO για Wi-Fi, UART / PCM διεπαφή για Bluetooth.
Η συμπαγή αυτή μονάδα είναι μια συνολική λύση για έναν συνδυασμό τεχνολογιών Wi-Fi και Bluetooth V4.2.

Χαρακτηριστικά

  • Υψηλής ολοκλήρωσης ασύρματο τοπικό δίκτυο ((WLAN) system-on-chip (SOC) για εφαρμογές 5 GHz 802.11ac ή 2.4G/5G 802.11n WLAN.
  • Διπλή ροή χωρικής πολλαπλασιασμού με ταχύτητα δεδομένων έως 867 Mbps.
  • Υποστηρίζει 20/40MHz σε 2,4GHz και 20/40/80MHz σε 5GHz
  • Υποστηρίζει διασύνδεση SDIO3.0 χαμηλής ισχύος για WLAN και διασύνδεση UART / PCM για Bluetooth.
  • Υποστηρίζει το Bluetooth V4.2+HS, BLE και είναι συμβατό προς τα πίσω με το Bluetooth 1.2, 2.X+ βελτιώστε ταχύτητα δεδομένων.
  • Υποστηρίζει τη συνύπαρξη WLAN-Bluetooth και ISM-LTE.
  • Υποστηρίζει το Bluetooth για μεταδόσεις επιπέδου ισχύος κατηγορίας 1 και κατηγορίας 2 χωρίς να απαιτείται εξωτερικός PA.
  • Ψηφιακή διεπαφή υποδοχής BT:
    • HCI UART (έως 4 Mbps)
    • PCM για τα ηχητικά δεδομένα


Γενικές προδιαγραφές


Όνομα μοντέλου

  6222Β-SRC

Περιγραφή του προϊόντος

  Υποστήριξη λειτουργιών Wi-Fi/Bluetooth

Διάσταση

Λ x Δ x Υ: 15 x 13 x 2,15 mm (τυπικό)

Διασύνδεση Wi-Fi

Υποστήριξη SDIO V3.0

BT Διασύνδεση

  ΕΥΑΤ / PCM

Θερμοκρασία λειτουργίας

  0°C έως 70°C

Θέρμανση αποθήκευσης

  -40°C έως 125°C



Συνιστώμενη λειτουργική διαβάθμιση


 - Μίνι.Τύπος.Μαξ. Μαξ.Μονάδα

Θερμοκρασία λειτουργίας

02570deg.C

ΚΑΚ33

3.153.33.45V

VDDIO

1.71.8 ή 3.33.45V




Διάγραμμα μπλοκ


 Ασύρματη ενότητα RTL8822CS 802.11ac Bluetooth πομποδεκτών τρυπών γραμματοσήμων για OTT/TV 0





Συσκευή

Ασύρματη ενότητα RTL8822CS 802.11ac Bluetooth πομποδεκτών τρυπών γραμματοσήμων για OTT/TV 1
